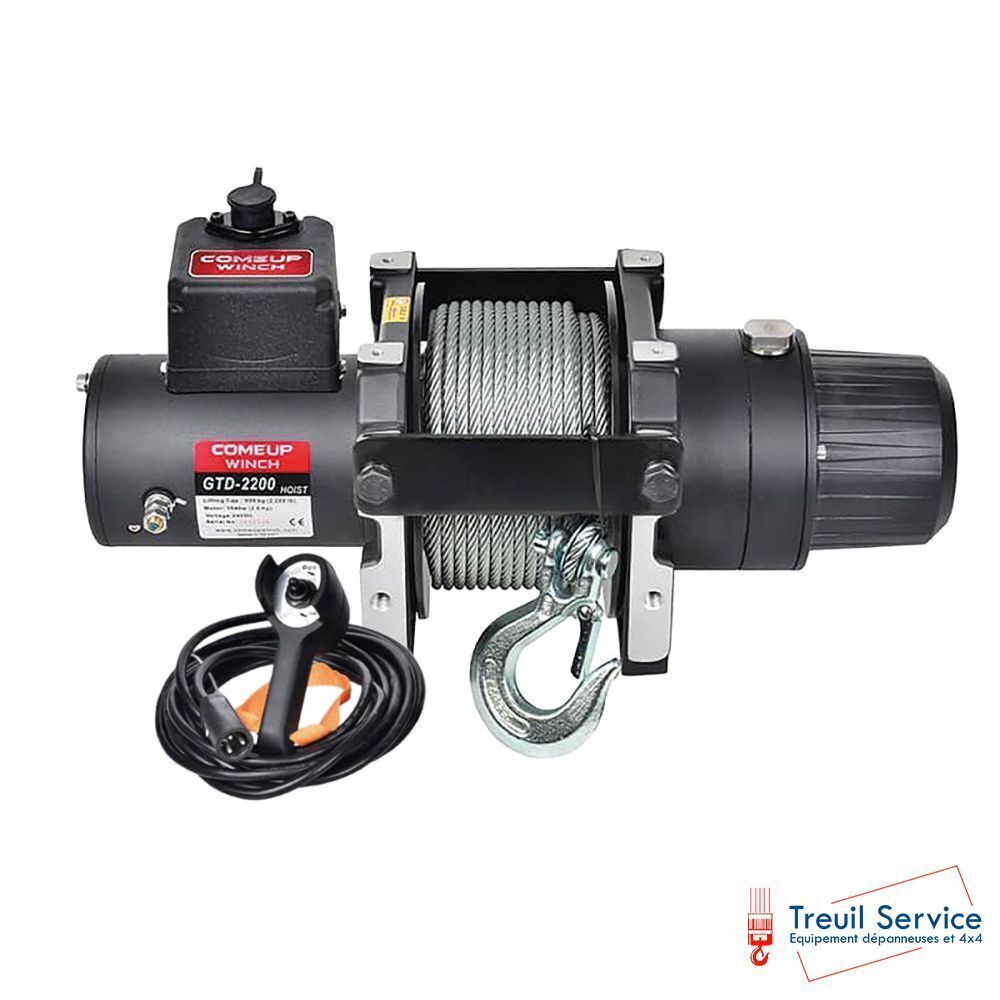

Palan ComeUp GTD 2200 24V
Levage max: 990 Kg
ComeUp
752104
Détails Produit
ComeUp GTD-2200, l'essentiel du levage.
> Avec commande filaire 5M, boîtier relais, câble Ø 6,4 mm x 30M ...
Norme ASME B30.5 pour D/d≥18 et facteur de sécurité du câble ≥3,5
Version 24V.
Performances
Manuel d'utilisation et pièces détachées
Caractéristiques :
- Moteur : 2 830 W / 3,8 CV 12 V à aimant permanent
1 940 W / 2,6 CV 24 V à aimant permanent - Rapport de démultiplication : engrenage planétaire à 3 étages 211:1
- Frein (à l'extérieur du tambour) : Frein mécanique à cône et freins dynamiques à moteur permanent ensemble
- Construction du palan : Boîtiers en aluminium moulé sous pression avec tambour en fonte

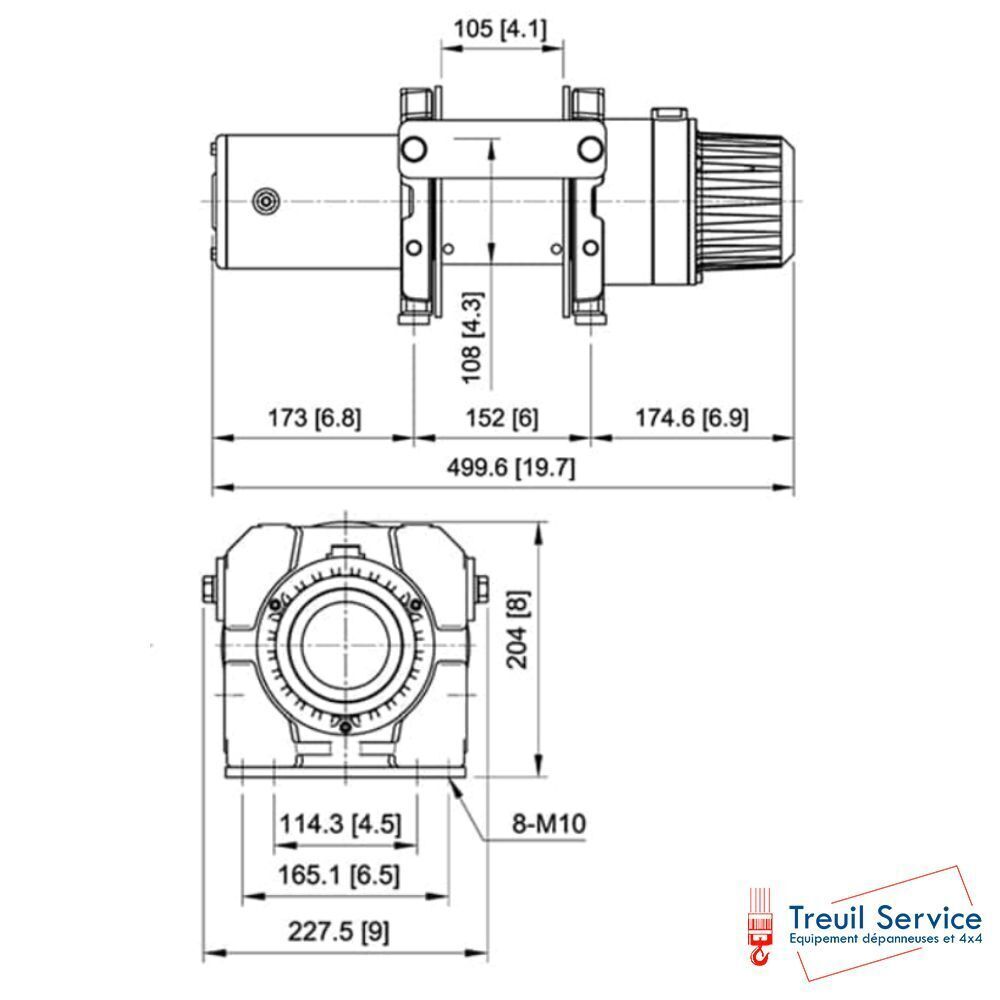

- Dimensions du tambour : 108 x 105 mm (4,3 po x 4,1 po)
- Contrôle : Télécommande avec câble de 5 m (17')
- Type de câble : Galvanisé aéronautique A7 x 19
- Taille de la corde : 6,4 mm x 30 m (1/4" x 100')
- Modèle de boulon de montage : 114,3 x 152 mm (4,5" x 6") ; 165,1 x 152 mm (6,5" x 6")
Vitesse de la ligne et intensité (1re couche de câble sur le tambour) :
| Tirage de ligne, | Vitesse de la ligne, mpm / fpm | Tirage d'ampli, A | Pourcentage du cycle de service, | ||
| kg / lb | 12 V | 24 V | 12 V | 24 V | Min / 10 min |
| Pas de charge | 5,3 / 17,4 | 5,8 / 19,0 | 25 | 18 | Suite |
| 181 / 400 | 5.2 / 17.1 | 5,7 / 18,7 | 50 | 25 | 8.0 |
| 362 / 800 | 5.1 / 16.7 | 5,6 / 18,4 | 75 | 35 | 6.0 |
| 544 / 1 200 | 4,8 / 15,7 | 5,5 / 18 | 95 | 55 | 4.0 |
| 771 / 1 700 | 4,6 / 15,1 | 5,3 / 17,4 | 115 | 70 | 3.0 |
| 998 / 2 200 | 4,2 / 13,8 | 5,0 / 16,4 | 135 | 90 | 2.0 |
Capacité de traction et de corde :
| Couche de câble métallique | Charge par couche, kg / lb |
Vitesse de la ligne, mpm / fpm | Corde totale sur le tambour, m/ft |
|
| 12 V | 24 V | |||
| 1 er | 998 / 2 200 | 4,2 / 13,8 | 5,0 / 16,4 | 5,6 / 18,4 |
| 2e | 898 / 1 980 | 4.6./ 15.1 | 5,5 / 18,0 | 11,8 / 38,7 |
| 3ème | 816 / 1 799 | 5.1 / 16.7 | 6.1 / 20.0 | 18,7 / 61,4 |
| 4ème | 747 / 1 647 | 5,6 / 18,4 | 6,6 / 21,6 | 26,2 / 66 |
| 5ème | 689 / 1 519 | 6,0 / 19,7 | 7,2 / 23,6 | 30 / 100 |
Avertissement
- Le palan n'est pas destiné à être utilisé de quelque manière que ce soit pour le déplacement ou le levage de personnel.
- La charge nominale indiquée est basée sur la première couche de câble sur le tambour.
- L'enroulement du câble sur le tambour doit rester à 5 tours du tambour.
Garantie
- Chaque palan neuf est garanti contre les défauts de fabrication et de matériaux pendant douze mois à compter de la date d'achat. Les câbles métalliques ne sont pas couverts par la garantie.
