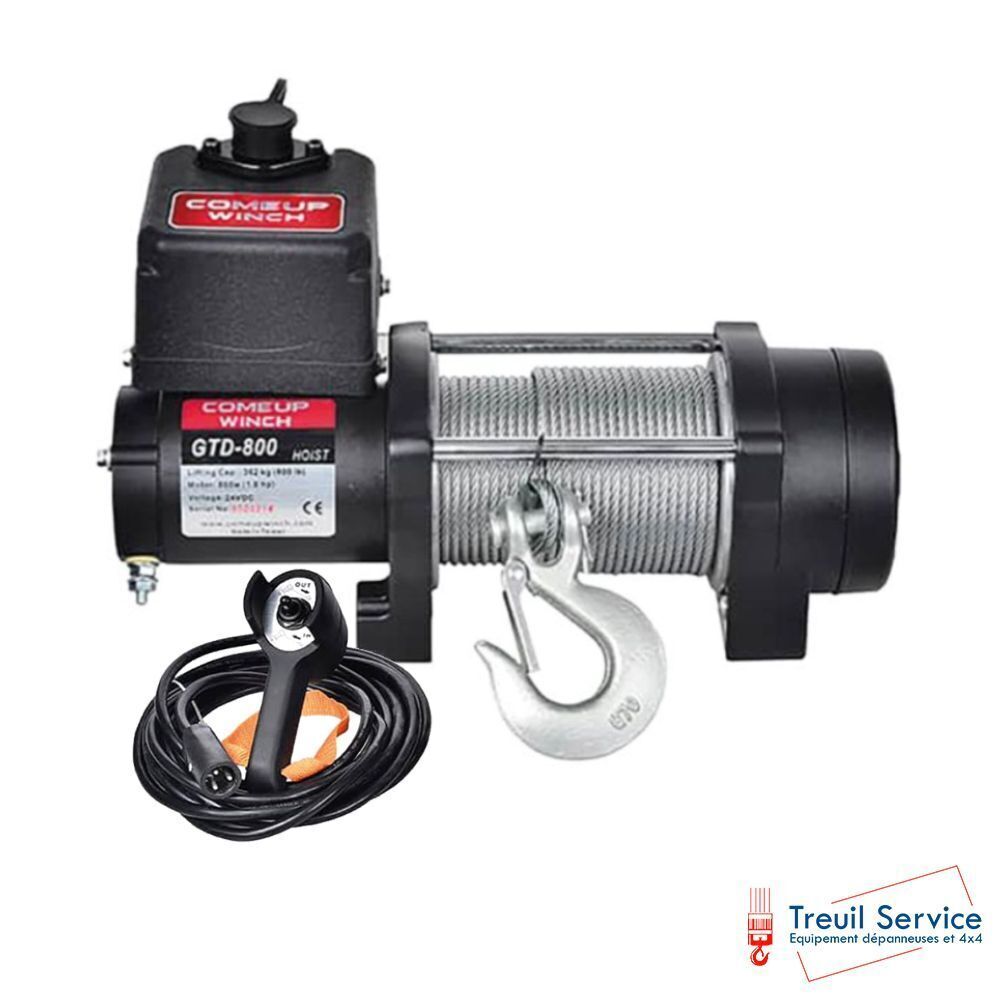

ComeUp GTD 800 24V
Levage max: 360 Kg
Détails Produit
ComeUp GTD-800, l'essentiel du levage.
> Avec commande filaire 5M, boîtier relais, câble Ø 4 mm x 18,3 mm...
Norme ASME B30.5 pour D/d≥18 et facteur de sécurité du câble ≥3,5
Version 24V.
Les GTD s’intègrent facilement sur :
- potence murale ou colonne
- bras de grue (jib crane)
- flèche de camion atelier
- structure métallique ou châssis mobile
- véhicules utilitaires ou plateformes techniques...
Caractéristiques :
- Moteur : 800 W / 1,0 CV 12 V/24 V/48 V à aimant permanent
- Rapport de démultiplication : engrenage planétaire à 3 étages 191:1
- Frein : Freins mécaniques à ressort et freins dynamiques à moteur permanent combinés
- Construction du palan : boîtiers et tambour en aluminium

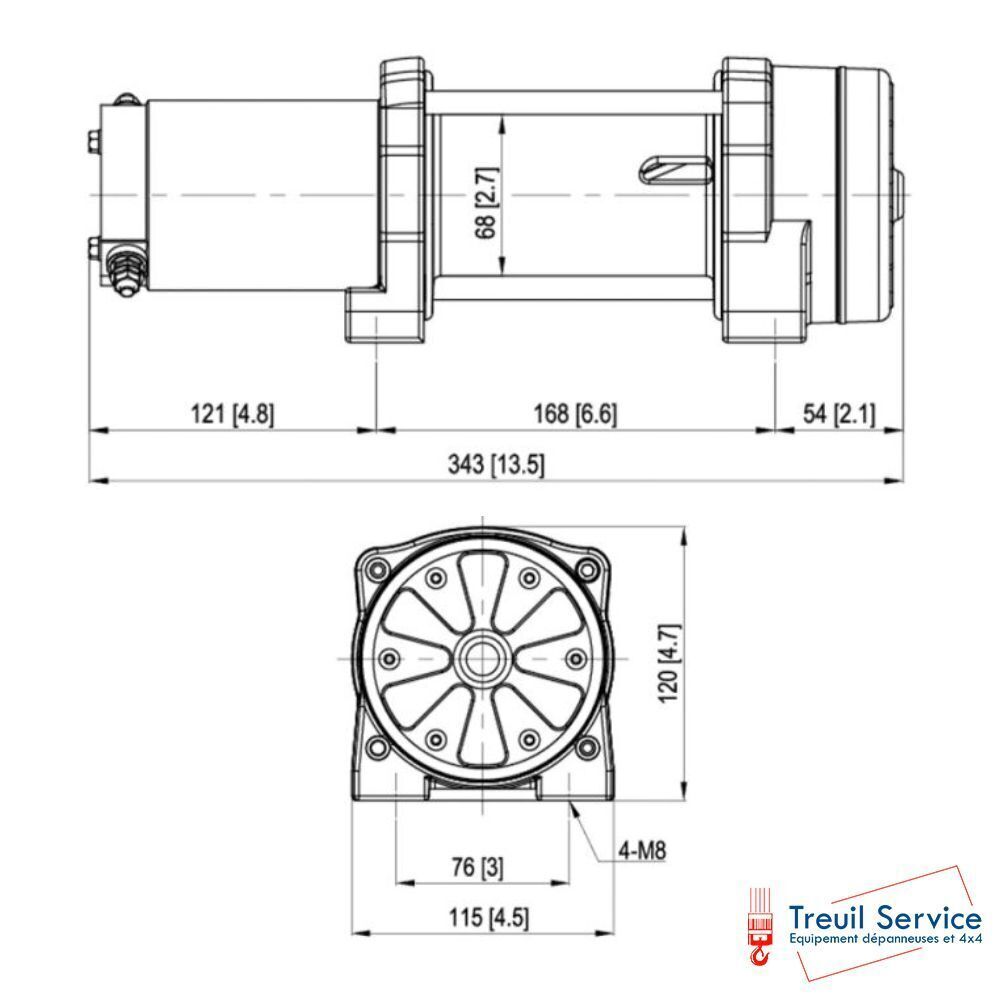

- Dimensions du tambour : 68 x 105 x 119 mm (2,7 po x 4,1 po x 4,7 po L)
- Contrôle : Télécommande avec câble de 5 m (17')
- Type de câble : Galvanisé aéronautique A7 x 19
- Taille de la corde : 4,0 mm x 18,3 m (5/32" x 60')
- Modèle de boulons de montage : 168 x 76 mm (6,6 po x 3 po)
Vitesse de la ligne et intensité (1re couche de câble sur le tambour) :
| Tirage de ligne, | Vitesse de la ligne, mpm / fpm | Tirage d'ampli, A | Pourcentage du cycle de service, min / 10 min | ||||||
| kg / lb | 12 V | 24 V | 48 V | 12 V | 24 V | 48 V | 12 V | 24 V | 48 V |
| Pas de charge | 5,0 / 16,4 | 5,5 / 18,0 | 4.0 / 13.1 | 30 | 15 | 5 | escroquer | escroquer | escroquer |
| 181 / 400 | 4.1 / 13.4 | 4,5 / 14,8 | 3,9 / 12,8 | 40 | 25 | 8 | 6.0 | 4.0 | 5.0 |
| 362 / 800 | 3,6 / 11,8 | 4.0 / 13.1 | 3,8 / 12,5 | 55 | 35 | 15 | 4.0 | 2,5 | 3,5 |
Capacité de traction et de corde :
| Couche de câble métallique | Charge par couche, kg / lb | Vitesse de la ligne, mpm / fpm | Corde totale sur le tambour, m/ft | ||
| 12 V | 24 V | 48 V | |||
| 1 er | 362 / 800 | 3,6 / 11,8 | 4.0 / 13.1 | 3,8 / 12,5 | 6,6 / 21,7 |
| 2e | 327 / 721 | 4.0 / 13.1 | 4,5 / 14,8 | 4,2 / 13,8 | 14,0 / 45,9 |
| 3ème | 297 / 655 | 4,4 / 14,4 | 4,9 / 16,1 | 4,6 / 15,1 | 18,3 / 60,0 |
Avertissement
- Le palan n'est pas destiné à être utilisé de quelque manière que ce soit pour le déplacement ou le levage de personnel.
- La charge nominale indiquée est basée sur la première couche de câble sur le tambour.
- L'enroulement du câble sur le tambour doit rester à 5 tours du tambour.
Garantie
- Chaque palan neuf est garanti contre les défauts de fabrication et de matériaux pendant douze mois à compter de la date d'achat. Les câbles métalliques ne sont pas couverts par la garantie.
Palan électrique COMEUP série GTD – solution de levage compacte, sécurisée et professionnelle
La série GTD COMEUP est une gamme de palans électriques de levage certifiés, spécialement conçus pour les applications industrielles exigeantes nécessitant un levage vertical sécurisé, précis et fiable. Contrairement aux treuils de traction classiques, les modèles GTD sont développés pour soulever, maintenir et descendre une charge en toute sécurité, conformément aux normes de levage en vigueur.
Applications concrètes terrain
Les palans COMEUP GTD sont utilisés quotidiennement dans de nombreux secteurs professionnels :
- Maintenance industrielle : levage de moteurs électriques, pompes, réducteurs, vannes lourdes
- Camions atelier / véhicules d’intervention : dépose de groupes électrogènes, compresseurs, pièces mécaniques
- BTP / chantier : manutention de matériel, pièces d’engins, coffrets techniques
- Agricole : levage d’outils, pièces de tracteurs, équipements lourds
- Maritime / portuaire : levage sur pont, manutention de pièces moteur, équipements embarqués
- Énergie / Oil & Gas : maintenance de modules techniques, instrumentation, composants industriels
- Ateliers mécaniques / PME : levage de boîtes de vitesses, moteurs, machines-outils
- Montage et intégration.....
Les GTD s’intègrent facilement sur :
- potence murale ou colonne
- bras de grue (jib crane)
- flèche de camion atelier
- structure métallique ou châssis mobile
- véhicules utilitaires ou plateformes techniques...
Fonctionnement en 12V ou 24V, idéal pour une utilisation embarquée ou autonome sans système hydraulique.
Avantages clés :
- Levage sécurisé certifié (charge suspendue maîtrisée)
- Frein automatique intégré pour maintien de charge
- Commande précise montée / descente
- Format compact et robuste
- Installation simple sans infrastructure lourde
- Alimentation électrique directe (batterie véhicule ou secteur via convertisseur)
- Fiabilité éprouvée en environnement industriel, chantier et conditions sévères
- Plages de charge
Selon modèle : de 300 kg à plus de 1 500 kg adapté aux besoins de levage léger à intermédiaire
Pourquoi choisir un palan GTD plutôt qu’un treuil classique ?
Un treuil de traction n’est pas conçu pour lever en sécurité une charge suspendue.
La série GTD est spécifiquement développée pour :
- le levage vertical contrôlé
- le maintien sécurisé de la charge
- la descente maîtrisée sans à-coups
C’est une solution idéale pour remplacer :
- le levage manuel dangereux
- les systèmes improvisés non conformes
- les installations lourdes type pont roulant
