750280

voir aussi :

photos non contractuelles

Neuf 423.33 € H.T. 508.00 € T.T.C.

En stock

Quantité

Alerte réapprovisionnement

Recevez une alerte par email dès que votre choix sera de retour en stock

Votre e-mail^*:

Envoyer

Fermer

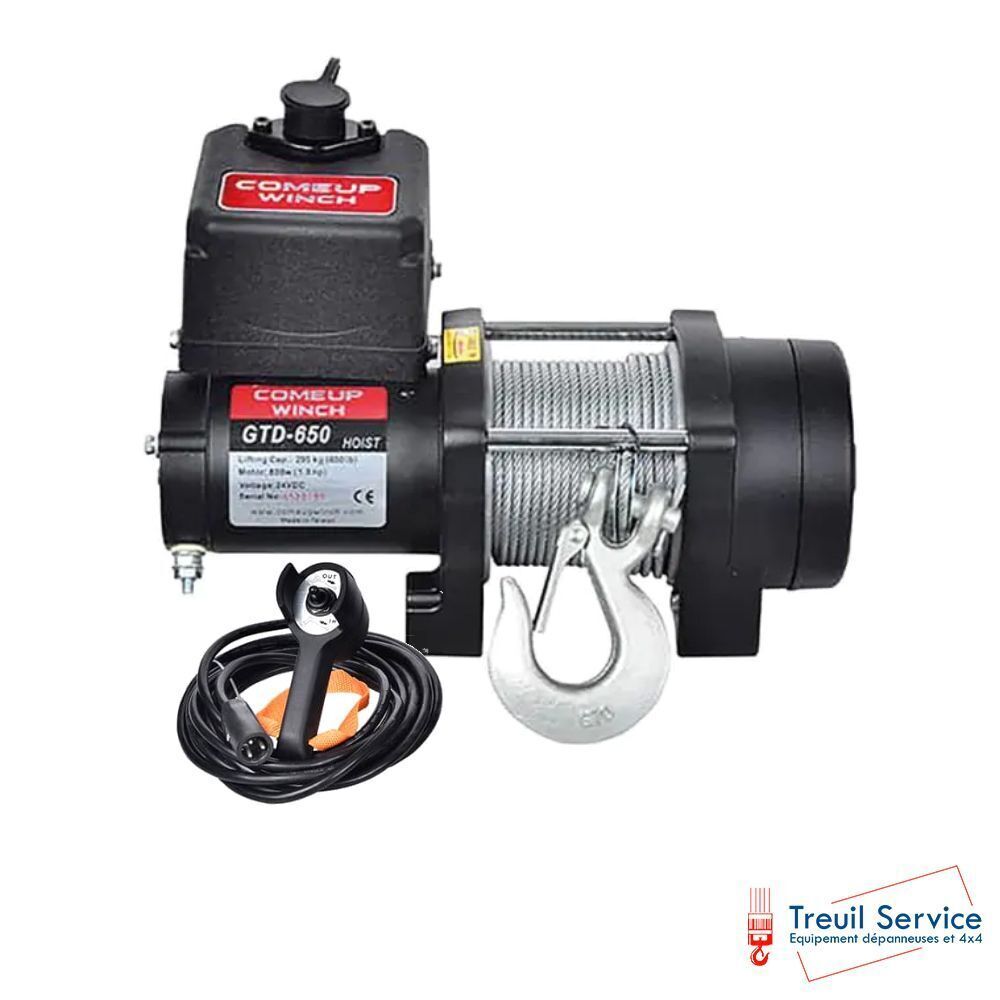

ComeUp GTD-650, l'essentiel du levage.

> Avec commande filaire 5M, boîtier relais, câble Ø 3,6 mm x 18,3 mm...

Norme ASME B30.5 pour D/d≥18 et facteur de sécurité du câble ≥3,5

Version 24V.

- Télécommande -

Performances

Manuel d'utilisation et pièces détachées

Caractéristiques :

Moteur : 800 W / 1,0 CV 12/24 V/48 V, aimant permanent
Rapport de démultiplication : engrenage planétaire à 3 étages 138,5:1
Frein : Freins mécaniques à ressort et freins dynamiques à moteur permanent combinés
Construction du palan : boîtiers et tambour en aluminium

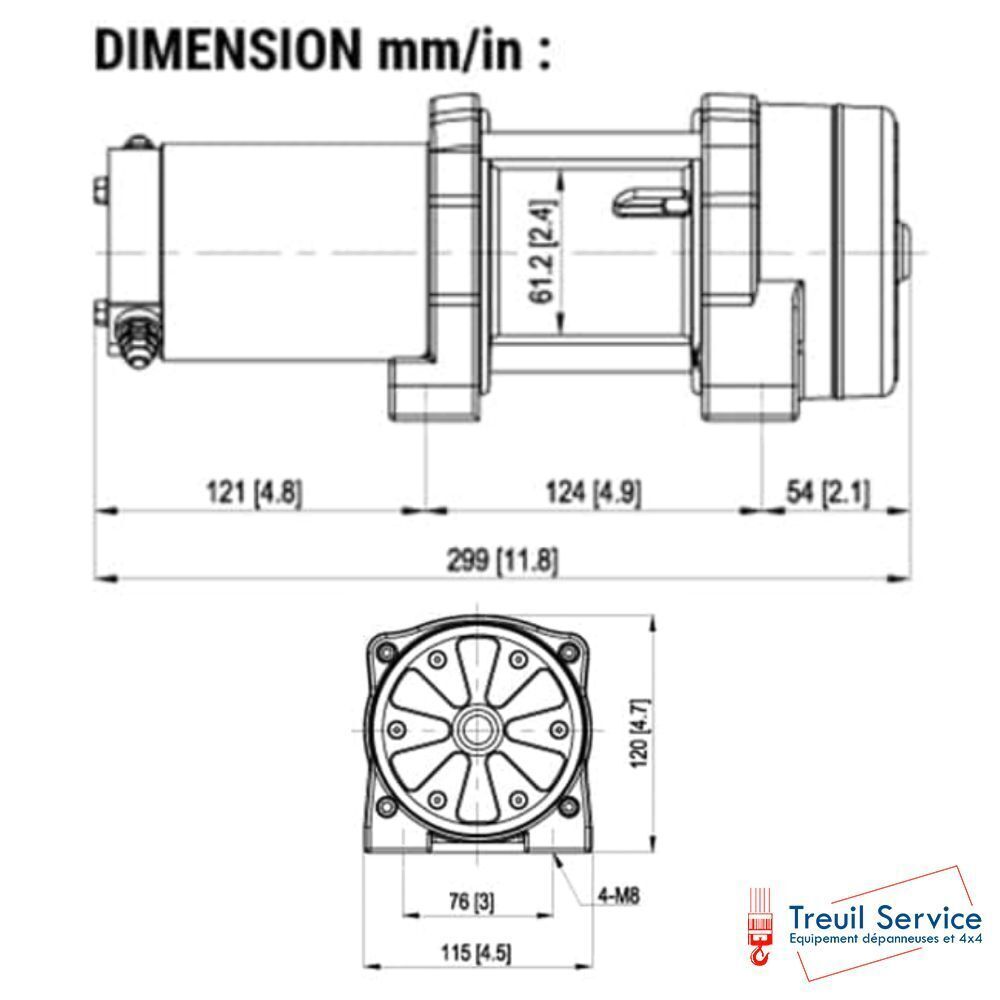

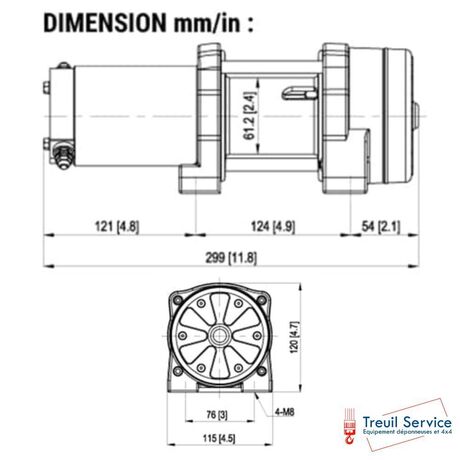

Dimensions du tambour : 61,2 x 105 x 75 L mm (2,4 po x 4,13 po x 3,0 po L)
Contrôle : Télécommande avec câble de 5 m (17')
Type de câble : Galvanisé aéronautique A7 x 19
Taille de la corde : 3,6 mm x 18,3 m (9/64" x 60')
Modèle de boulon de montage : 124 x 76 mm (4,9 po x 3 po)
Poids du palan : 7,7 kg / 17 lb
Poids brut : 11,6 kg / 25,6 lb
Dimensions de la boîte (L x P x H) : 390 x 170 x 300 mm (15,4 po x 6,7 po x 11,8 po)

Vitesse de la ligne et intensité (1re couche de câble sur le tambour) :

Tirage de ligne,	Vitesse de la ligne, mpm / fpm			Tirage d'ampli, A			Pourcentage du cycle de service, min / 10 min
kg / lb	12 V	24 V	24 V	12 V	24 V	48 V	12 V	24 V	48 V
Pas de charge	6.1 / 20.0	7.0 / 23.0	4,8 / 15,7	20	15	6
147 / 320	5,0 / 16,4	6,0 / 19,7	4,7 / 15,4	40	22	10	5.0	4.0	5.0
295 / 650	4,4 / 14,4	5,3 / 17,4	4,6 / 15,1	55	30	15	3,5	3.0	3,5

Capacité de traction et de corde :

Couche de câble métallique	Charge par couche, kg / lb	Vitesse de la ligne, mpm / fpm			Corde totale sur le tambour, m/ft
Couche de câble métallique	Charge par couche, kg / lb	12 V	24 V	48 V	Corde totale sur le tambour, m/ft
1 er	295 / 650	4,4 / 14,4	5,3 / 17,4	4,6 / 15,1	4,1 / 13,5
2e	266 / 586	4,9 / 16	5,9 / 19,4	5.1 / 16.7	8,7 / 28,5
3ème	241 / 531	5,4 / 17,7	6,5 / 21,3	5,7 / 18,7	13,8 / 45,3
4 h	221 / 487	5,9 / 19,4	7.1 / 23.3	6,2 / 20,0	18,3 / 60,0

Avertissement

Le palan n'est pas destiné à être utilisé de quelque manière que ce soit pour le déplacement ou le levage de personnel.
La charge nominale indiquée est basée sur la première couche de câble sur le tambour.
L'enroulement du câble sur le tambour doit rester à 5 tours du tambour.

Garantie

Chaque palan neuf est garanti contre les défauts de fabrication et de matériaux pendant douze mois à compter de la date d'achat. Les câbles métalliques ne sont pas couverts par la garantie.
