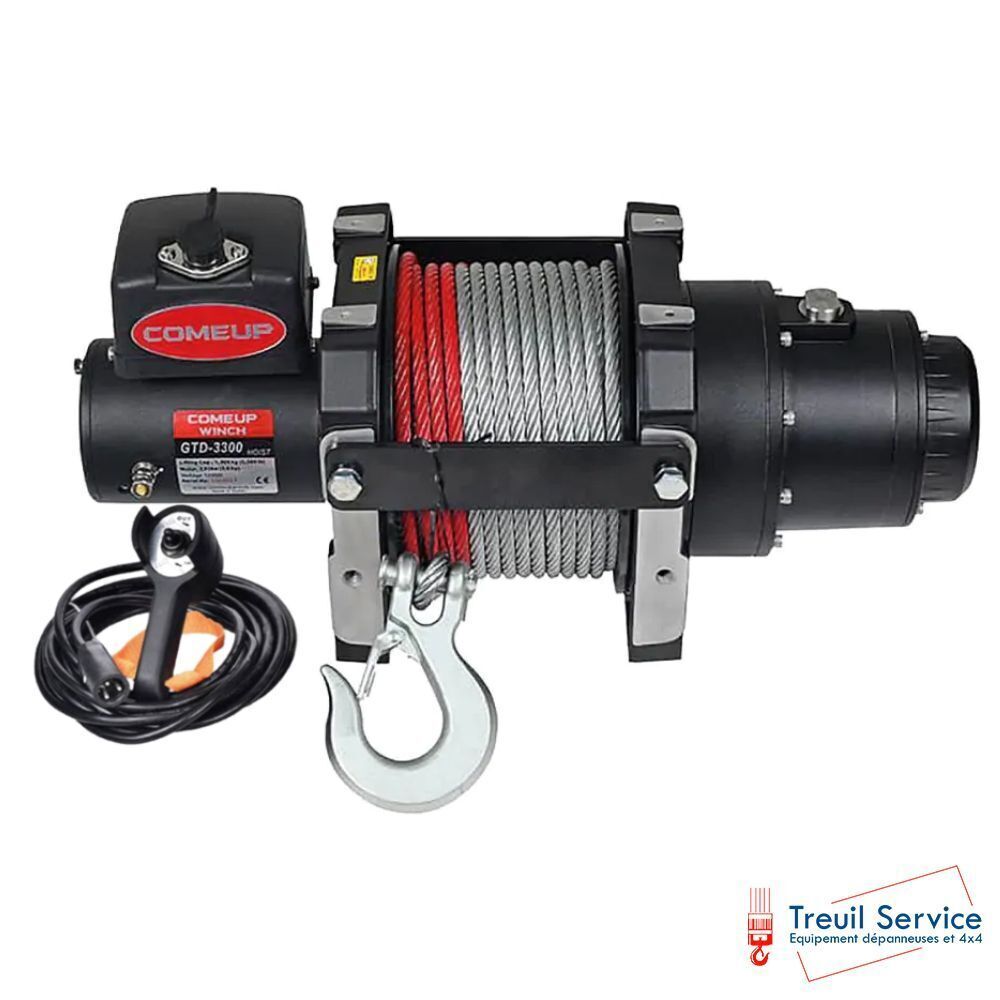

Palan ComeUp GTD 3300 24V
Levage max: 1500 Kg
ComeUp
753150
Détails Produit
ComeUp GTD-3300, l'essentiel du levage.
> Avec commande filaire 5M, boîtier relais, câble Ø 9,5 mm x 26M ...
Norme ASME B30.5 pour D/d≥18 et facteur de sécurité du câble ≥3,5
Version 24V.
- Télécommande -
Performances
Manuel d'utilisation et pièces détachées
Caractéristiques :
- Moteur : 2 830 W / 3,8 CV 12 V à aimant permanent
1 940 W / 2,6 CV 24 V à aimant permanent - Rapport de démultiplication : engrenage planétaire à 3 étages 315:1
- Frein (à l'extérieur du tambour) : Frein mécanique à cône et freins dynamiques à moteur permanent ensemble
- Construction du palan : Boîtiers en aluminium moulé sous pression avec tambour en fonte

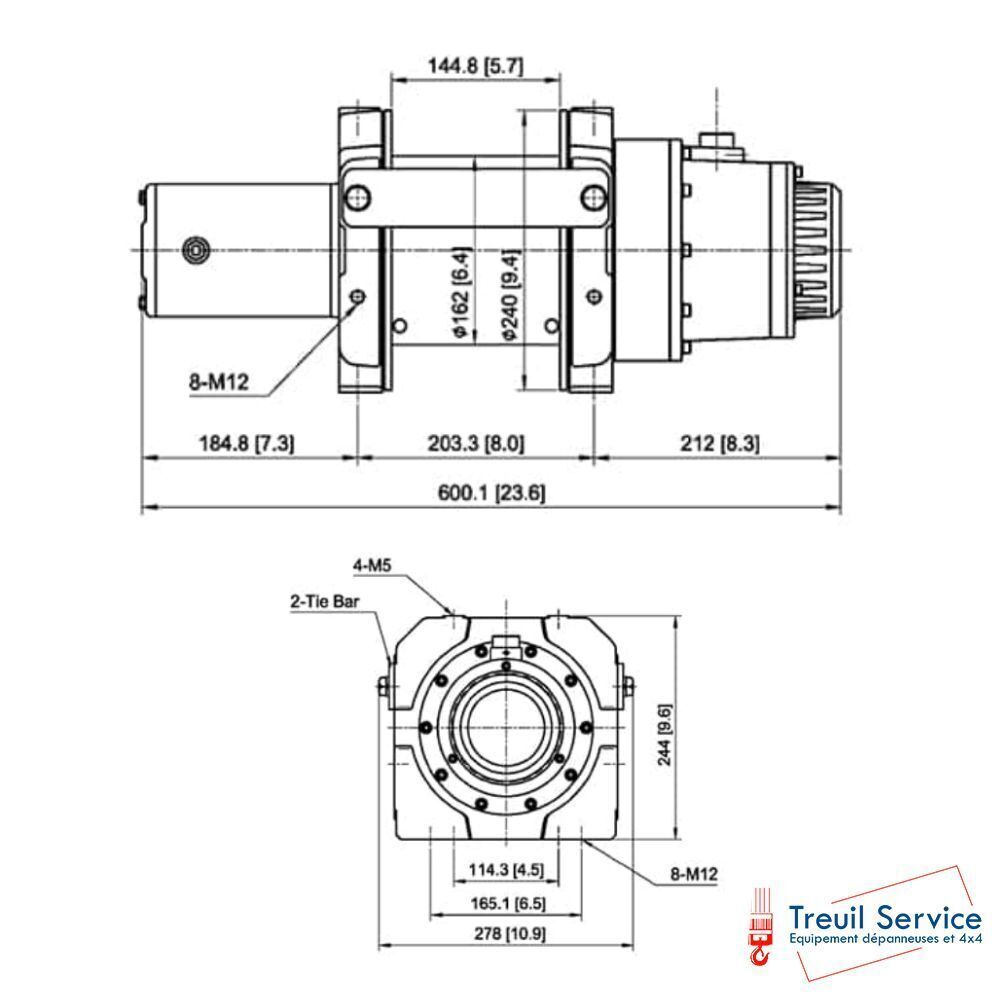

- Dimensions du tambour : 162 x 240 x 144,8 mm (6,4 po x 9,4 po x 5,7 po L)
- Contrôle : Télécommande avec câble de 5 m (17')
- Type de câble : Galvanisé aéronautique A7 x 19
- Taille de la corde : 9,5 mm x 26,5 m (3/8" x 87')
- Modèle de boulon de montage : 203,3 x 165,1 mm (8,0" x 6,5") ; 203,3 x 114,3 mm (8,0" x 4,5")
Vitesse de la ligne et intensité (1re couche de câble sur le tambour) :
| Tirage de ligne, | Vitesse de la ligne, mpm / fpm | Tirage d'ampli, A | Pourcentage du cycle de service, | ||
| kg / lb | 12 V | 24 V | 12 V | 24 V | Min / 10 min |
| Pas de charge | 4,8 / 15,7 | 6,0 / 19,7 | 60 | 40 | Compter. |
| 272 / 600 | 4,4 / 14,4 | 5,7 / 18,7 | 70 | 50 | 7.0 |
| 544 / 1 200 | 4.3 / 14.1 | 5,5 / 18,0 | 100 | 70 | 4,5 |
| 816 / 1 800 | 4,1 / 13,5 | 5.2 / 17.1 | 125 | 85 | 3.0 |
| 1 089 / 2 400 | 3,9 / 12,8 | 5,0 / 16,4 | 140 | 95 | 2,5 |
| 1 134 / 2 500 | 3,8 / 12,5 | 4,7 / 15,4 | 165 | 110 | 2.0 |
| 1 500 / 3 300 | 3,6 / 11,8 | 4,4 / 14,4 | 200 | 130 | 1,5 |
Capacité de traction et de corde :
| Couche de câble métallique | Charge par couche, kg / lb |
Vitesse de la ligne, mpm / fpm | Corde totale sur le tambour, m/ft |
|
| 12 V | 24 V | |||
| 1 er | 1 500 / 3 300 | 3,6 / 11,8 | 4,4 / 14,4 | 7,9 / 25,9 |
| 2e | 1 350 / 2 976 | 4.0 / 13.1 | 4,9 / 16,1 | 16,8 / 55,1 |
| 3ème | 1 228 / 2 707 | 4,4 / 14,4 | 5,4 / 17,7 | 26,5 / 87,0 |
Avertissement
- Le palan n'est pas destiné à être utilisé de quelque manière que ce soit pour le déplacement ou le levage de personnel.
- La charge nominale indiquée est basée sur la première couche de câble sur le tambour.
- L'enroulement du câble sur le tambour doit rester à 5 tours du tambour.
Garantie
- Chaque palan neuf est garanti contre les défauts de fabrication et de matériaux pendant douze mois à compter de la date d'achat. Les câbles métalliques ne sont pas couverts par la garantie.
